熱電偶用補償電纜
一、產品特點及用途
熱電偶用補償電纜是在一定溫度范圍內(包括常溫)具有與所匹配的熱電偶的熱電動勢值相同的一對或多對帶有J緣層的導線或電纜，用它們連接熱電偶與測量裝置，以 補償它們與熱電偶連接處的溫度變化所產生的誤差，補償導線與補償電纜分為延長型和補償型兩種，氟塑料和硅橡膠J緣耐高溫補償導線或電纜更有耐高溫、耐寒、耐酸堿油水、不延燃、抗老化等優越性，本產品廣泛適用于石油、化工、電力、冶金、醫藥、輕紡等廠礦及科研部門中的溫度測量與控制系統。
二、產品執行標準
GB/T4989-94(等效采用IEC584-3標準)
三、使用特性
1、導體高工作溫度：
聚氯乙烯70℃和105℃
硅橡膠180℃
氟塑料200℃
可熔性聚四氟乙烯(PTFE)260℃
2、低環境溫度：
聚氯乙烯護套：固定敷設-40℃，
非固定敷設-15℃。
氟塑料及硅橡膠護套：固定敷設-60℃，
非固定敷設-20℃。
3、電纜允許彎曲半徑：
非鎧裝電纜小為外徑的6倍；
銅帶屏蔽或鋼帶鎧裝電纜小為電纜外徑的12倍；
氟塑料J緣和護套小為電纜外徑的10倍。
四、基本型號及M稱
|
型號 |
產 品 M 稱 |
|
KX-GS-VV |
聚氯乙烯J緣聚氯乙烯護套一般用準確 K分度號熱電偶用補償電纜 |
|
KX-GS-VVP |
聚氯乙烯J緣聚氯乙烯護套銅絲編織總屏一般用準確K分度號熱電偶用補償電纜 |
|
KX-GS-VPV |
聚氯乙烯J緣聚氯乙烯護套銅絲編織對屏一般用準確K分度號熱電偶用補償電纜 |
|
KX-GS-VPVP |
聚氯乙烯J緣聚氯乙烯護套銅絲編織對總屏一般用準確K分度號熱電偶用補償電纜 |
|
KX-HS-FF |
氟塑料J緣和護套耐熱用準確 K分度號熱電偶用補償電纜 |
|
KX-HS-FFP |
氟塑料J緣和護套銅絲編織總屏耐熱用準確 K分度號熱電偶用補償電纜 |
|
KX-HS-FPF |
氟塑料J緣和護套銅絲編織對屏耐熱用準確 K分度號熱電偶用補償電纜 |
|
KX-HS-FPFP |
氟塑料J緣和護套銅絲編織對總屏耐熱用準確 K分度號熱電偶用補償電纜 |
|
KX-HS-FG |
氟塑料J緣硅橡膠護套耐熱用準確 K分度號熱電偶用補償電纜 |
|
KX-HS-FGP |
氟塑料J緣硅橡膠護套銅絲編織總屏耐熱用準確 K分度號熱電偶用補償電纜 |
|
KX-HS-FPG |
氟塑料J緣硅橡膠護套銅絲編織對屏耐熱用準確 K分度號熱電偶用補償電纜 |
|
KX-HS-FPGP |
氟塑料J緣硅橡膠護套銅絲編織對總屏耐熱用準確 K分度號熱電偶用補償電纜 |
|
KX-HS-FV |
氟塑料J緣聚氯乙烯護套耐熱用準確 K分度號熱電偶用補償電纜 |
|
KX-HS-FVP |
氟塑料J緣聚氯乙烯護套銅絲編織總屏耐熱用準確 K分度號熱電偶用補償電纜 |
|
KX-HS-FPV |
氟塑料J緣聚氯乙烯護套銅絲編織對屏耐熱用準確 K分度號熱電偶用補償電纜 |
|
KX-HS-FPVP |
氟塑料J緣聚氯乙烯護套銅絲編織對總屏耐熱用準確 K分度號熱電偶用補償電纜 |
|
KX-HS-GG |
硅橡膠J緣和護套耐熱用準確 K分度號熱電偶用補償電纜 |
|
KX-HS-GGP |
硅橡膠J緣和護套銅絲編織總屏耐熱用準確 K分度號熱電偶用補償電纜 |
|
KX-HS-GPG |
硅橡膠J緣和護套銅絲編織對屏耐熱用準確 K分度號熱電偶用補償電纜 |
|
KX-HS-GPGP |
硅橡膠J緣和護套銅絲編織對總屏耐熱用準確 K分度號熱電偶用補償電纜 |
注：1、上述型號僅列出KX，其他如SC,KC,EX,BC,TX,JX只需改變型號項即可；
2、本安型補償電纜型號前加注“ia”；
3、阻燃型補償電纜，型號前加注“ZR”；如需鎧裝可在型號后加注“22”；如需屏蔽，可在型號中注明屏蔽型式：P銅絲、P1鍍錫銅絲、P2銅帶、P3鋁塑復合膜；導體為多股軟芯時，應在型號后加注“R”。
4、ZR190為PTFE材料，耐溫260℃。
五、主要技術指標

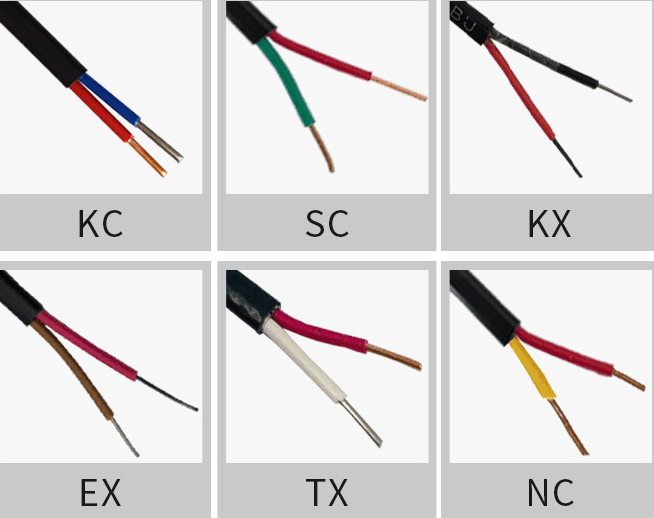

1、型號、合金絲材料和J緣顏色
|
補償導線型號 |
配用熱電偶 |
熱電偶分度號 |
補償導線合金絲 |
J緣層著色 |
||
|
正 |
負 |
正 |
負 |
|||
|
SC |
鉑銠10-鉑熱電偶 |
S |
SPC(銅) |
SNC(銅鎳) |
紅 |
綠 |
|
RC |
鉑銠13-鉑熱電偶 |
R |
RPC(銅) |
RNC(銅鎳) |
紅 |
綠 |
|
KCA |
鎳鉻－鎳硅熱電偶 |
K |
KPCA(鐵) |
KNCA(銅鎳) |
紅 |
藍 |
|
KCB |
KPCB(銅) |
KNCB(銅鎳) |
紅 |
藍 |
||
|
KX |
KPX(鎳鉻) |
KNX(鎳硅) |
紅 |
黑 |
||
|
NC |
鎳鉻硅－鎳硅熱電偶 |
N |
NPC(鐵) |
NNC(銅鎳) |
紅 |
灰 |
|
NX |
NPX(鎳鉻硅) |
NNX(鎳硅) |
紅 |
灰 |
||
|
EX |
鎳鉻－銅鎳熱電偶 |
E |
EPX(鎳鉻) |
ENX(銅鎳) |
紅 |
棕 |
|
JX |
鐵－銅鎳熱電偶 |
J |
JPX(鐵) |
JNX(銅鎳) |
紅 |
紫 |
|
TX |
銅－銅鎳熱電偶 |
T |
TPX(銅) |
TNX(銅鎳) |
紅 |
白 |
注：型號個字母與熱電偶分度號相對應，D二個字母中“C”表示補償導線，字母“X”表示延長型補償導線。SC型補償導線可配用R型分度號熱電偶。
2、使用分類及護層顏色
|
使用分類 |
精度等及標志 |
護套顏色 |
|||
|
普通 |
準確 |
普通 |
準確 |
||
|
一般用 |
G |
/ |
S |
黑色 |
灰 |
|
耐熱用 |
H |
/ |
S |
黑色 |
黃色 |
3、熱電動勢，允差往復電阻
|
熱電偶 |
補償導線型號 |
熱電勢及允差(mv) |
熱電偶測量端溫度(℃) |
|||||
|
100℃ |
200℃ |
|||||||
|
熱電動勢 |
允 差 Allowance |
熱電勢 |
允 差 |
|||||
|
普通 |
準確 |
普通 |
準確 |
|||||
|
S或R |
SC或RC |
645 |
±60(±5℃) |
±30(±2.5℃) |
1440 |
±60(±5℃) |
- |
1000 |
|
K |
KCA |
4095 |
±100(±2.5℃) |
±60(±1.5℃) |
8137 |
±100(±2.5℃) |
± 60(±1.5℃) |
1000 |
|
KCB |
4095 |
±100(±2.5℃) |
±60(±1.5℃) |
- |
- |
- |
900 |
|
|
KX |
4095 |
±100(±2.5℃) |
±60(±1.5℃) |
8137 |
±100(±2.5℃) |
±60(±1.5℃) |
900 |
|
|
N |
NC |
2774 |
±100(±2.5℃) |
±60(±1.5℃) |
5912 |
±100(±2.5℃) |
±60(±1.5℃) |
900 |
|
NX |
2774 |
±100(±2.5℃) |
±60(±1.5℃) |
5912 |
±100(±2.5℃) |
±60(±1.5℃) |
900 |
|
|
E |
EX |
6317 |
±200(±2.5℃) |
±120(±1.5℃) |
13419 |
±200(±2.5℃) |
±100(±1.5℃) |
500 |
|
J |
JX |
5268 |
±140(±2.5℃) |
±85(±1.5℃) |
10777 |
±140(±2.5℃) |
±85(±1.5℃) |
500 |
|
T |
TX |
4277 |
±60(±1.0℃) |
±30(±0.5℃) |
9286 |
±90(±1.5℃) |
±48(±0.8℃) |
300 |
|
補償導線型號 |
在20℃時往復電阻值Ω/m |
||||
|
0.2mm 2 |
0.5mm 2 |
1.0mm2 |
1.5mm 2 |
2.5mm 2 |
|
|
SC或RC |
0.25 |
0.10 |
0.05 |
0.03 |
0.02 |
|
KCA |
3.50 |
1.40 |
0.70 |
0.47 |
0.28 |
|
KCB |
2.60 |
1.04 |
0.52 |
0.35 |
0.21 |
|
KX |
5.50 |
2.20 |
1.10 |
0.73 |
0.44 |
|
EX |
6.25 |
2.50 |
1.25 |
0.83 |
0.50 |
|
JX |
3.25 |
1.30 |
0.65 |
0.43 |
0.26 |
|
TX |
2.60 |
1.04 |
0.52 |
0.35 |
0.21 |
|
NC |
3.75 |
1.50 |
0.75 |
0.50 |
0.30 |
|
NX |
7.15 |
2.86 |
1.43 |
0.95 |
0.57 |
4、 本安補償導線除具有上述性能指標外，還具備以下主要本安性能指標。
