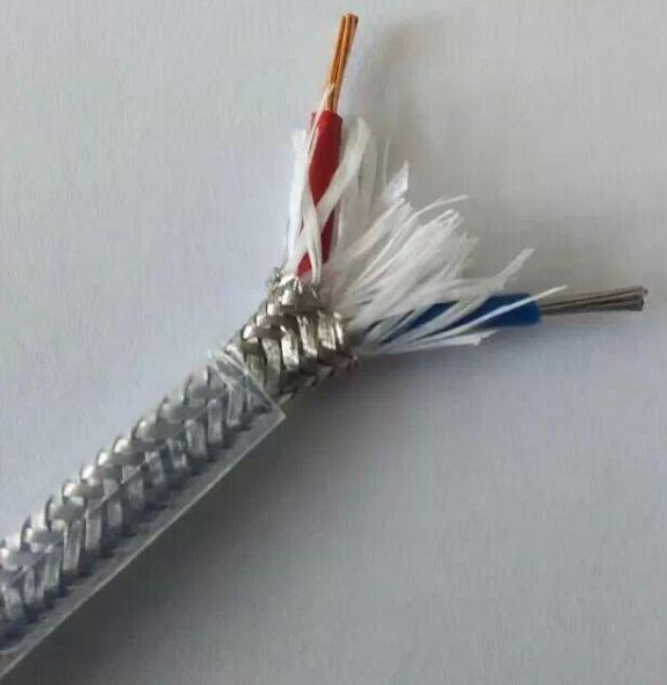

硅橡軟電纜YGC-HBR
產品特點:按企業標準制造。
用途: 硅橡膠電纜YGC-HBR適用于發電、冶金、化工工業等高溫環境移動電器用設備之間電器連接。
型號和名稱:
|
型號 |
名稱 |
|
YGC |
銅芯硅橡膠絕緣及護套軟電纜 |
|
YGC-F46R |
銅芯聚全氟丙烯絕緣硅橡膠護套軟電纜 |
|
YGC-HBR |
銅芯硅橡膠軟絕緣，玻纖編織耐高溫電纜 |
① 額定電壓U0/U為0.6/1kV.
②電纜長期工作溫度為-60℃-180℃
③導體直流電阻符合GB3956的規定。
④電纜的Z小彎曲半徑應不小于電纜外徑的6倍。
⑤電纜具有耐高溫、耐低溫、柔軟、耐腐蝕等優點。
⑥ 電纜經過3.5kV/5min工頻耐電壓試驗不擊穿。
規格及參考數據:
|
標稱截面mm2 |
芯數結構根/mm core |
電纜外徑 mm |
重量kg/km |
20℃ 時導體電阻（Ω/km ） |
|
3×4 |
53/0.31 |
15.80 |
248.80 |
4.64 |
|
3×6 |
77/0.31 |
19.20 |
427.80 |
3.11 |
|
3×10 |
77/0.41 |
23.80 |
764.40 |
1.84 |
|
3×16 |
119/0.41 |
28.80 |
1040.60 |
1.16 |
|
3×25 |
189/0.41 |
31.60 |
1552.50 |
0.729 |
|
3×35 |
265/0.41 |
34.80 |
2004.40 |
0.530 |
|
3×50 |
379/0.41 |
41.20 |
2710.00 |
0.392 |
|
3×70 |
530/0.41 |
51.60 |
3610.60 |
0.263 |
|
3×95 |
475/0.52 |
58.80 |
4857.50 |
0.192 |
|
3×120 |
551/0.52 |
60.40 |
5345.50 |
0.158 |
|
3×150 |
696/0.52 |
63.23 |
5808.70 |
0.134 |
|
3×185 |
851/0.52 |
68.90 |
6943.30 |
0.125 |
