RS-485通訊電纜-2X0.5 2X0.75 2X1.0 2X1.5

RS-485通訊電纜2X0.5  2RS-485RS-485通訊電纜-2X0.5X0.75  2X1.0  2X1.5
RS-485通訊電纜在一般場*用雙絞線就可以，但在要求比較高的環境下可以采用帶屏蔽層的雙絞電纜。在使用RS485通訊時，對于特定的傳輸線路，主機（召測設備）到儀表的485口間的電纜長度與數據信號傳輸?shù)牟ㄌ芈食煞幢龋贿@個長RS-485RS-485通訊電纜-2X0.5度主要受信號的失真以及噪聲的影響所影響。理論上RS485的傳輸距離能達到1200米，但實際應用中傳輸距離要小于1200米，具體長度受周圍的環境影響。產品描術：RS-485通訊電纜特性阻抗為120歐姆，導體為2*24AWG多股絞合鍍錫銅絲，PEJ緣介質，由鋁箔/聚酯復合帶100%覆蓋+鍍錫銅絲90%覆蓋共2層屏蔽，附有立接地導線，工業灰色PVC外護套。天津市電纜總廠分廠

一、 簡介
485HOP接口轉換***是RS232至RS485轉換***，可將發送數據TD和接收數據RD轉換成差分半雙工RS485信號，使RS232信號傳輸距離大大加長，是隔離點到多點通信的佳選擇。本轉換***無需外接電源，自用串口轉換電源，完全光電隔離，使串口工作更加放心、穩定，亦無需RTS信號控發，保證軟件的廣泛適應性。

1、應用：Application:

通訊音頻、廣播音響系統、儀表、電RS-485RS-485通訊電纜-2X0.5子設備及自動化設置、需防干擾線路屏蔽電線電纜。

供電系統******遠控抄表數據傳輸線，供水系統水表遠程數據傳輸信號線等

Applicable to communiRS-485RS-485通訊電纜-2X0.5cation audio frequency, broadcast sound system, meter, electric equipment and automatic equipment and anti-interference needed circuit shielded wire and cable.

2、產品說明：Product Description:

◆內導體使用多支退火裸銅絞合

◆聚氯乙烯J緣

◆多芯芯線絞合成纜

◆外包鋁箔屏蔽

◆銅線編織屏蔽

◆聚氯乙烯護套RS-485RS-485通訊電纜-2X0.5

◆額定電壓Uo/U為300/300V

◆長期允許工作溫度應不超過70℃ ◆Multiple strands annealed bare copper lines twisted as internal conductor

◆PVC insulated

◆Core line with cores twisted into cable

◆Aluminum shielded outside

◆Copper line braid shielded

◆PVC jacket

◆Rated voltage Uo/U is 300/300V

◆Keeping working temperature under 70℃ for long-range operation

RS485通訊線2X0.5 2X0.75 2X1.0 2X1.5

RS485通訊線在一般場合采用雙絞RS-485RS-485通訊電纜-2X0.5線就可，但在要求較高的環境下要采用帶屏蔽層的雙絞電纜。使用RS485通訊線時，對于特定的傳輸線路，主機(召測設備)到儀表的485口間的電纜長度與數據信號傳輸?shù)牟ㄌ芈食煞幢龋贿@個長度主要受信號的失真以及噪聲的影響所影響。理論上RS485通信電纜的傳輸距離能達到1200米，但實際應用中傳輸距離要小于1200米，具體長度受周圍的環境影響。

RS485通信電纜特點：RS-485通訊電纜特性阻抗為120歐姆，導體為2*24AWG多股絞合鍍錫銅絲，PEJ緣介質，由鋁箔/聚酯復合帶100%覆蓋+鍍錫銅絲90%覆蓋共2層屏蔽，附有立接地導線，工業灰色PVC外護套。

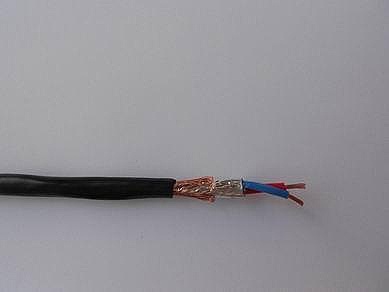

RS485通訊線結構:

1)導體: 多股絞合鍍錫銅網線, 每股7支, 每支導體線徑為0.30mm, 共四股導體，外徑: 0.91 +/- 0.03mm

2)J緣:實芯PEJ緣, RS-485RS-485通訊電纜-2X0.5外徑: 1.90 +/- 0.03mm

3)屏蔽:鋁箔屏蔽

4)引流線:多股絞合鍍錫銅網線, 每股7支, 每支導體線徑為0.30mm, 共一股, 外徑: 0.91 +/- 0.03mm

5)D二屏蔽:鋁鎂編織網屏蔽, 覆蓋率為55%

6)內護套：黑色PVC, OD: 8.0mm +/- 10%

經測試RS485通訊線大的RS-485RS-485通訊電纜-2X0.5通信距離約為1219M，大傳輸速率為10Mb/S，傳輸速率與傳輸距離成反比，在100Kb/S的傳輸速率下，才能達到大的通信距離，如果需傳輸更長的距離，需要加485中繼***。RS485總線一般大支持32個節點，如果使用特制的485芯片，可以達到128個或者256個節點，大的可以支持到400個節點。

因RS485接口具有良好的抗噪聲干擾性，較長的傳輸距離和多站能力等上述優點就使其成為選的串行接口。因?yàn)镽S485接口組成的半雙工網絡，一般只需二根連線，所以RS485接口均采用屏蔽雙絞線傳輸。

 ■    常規型號：RS-485RS-485通訊電纜-2X0.5

      常用型號為24AWG，26AWG，有1線對、2線對、3線對、4線對，特殊要求可定做導體有0.2mm2、0.5mm2、0.75mm2
