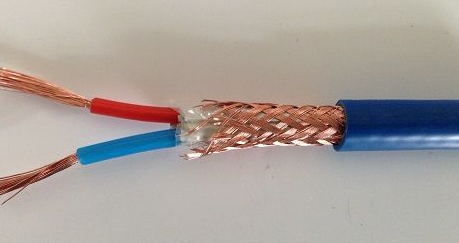

本安計算機電纜
一、產品特點及用途
本安計算機電纜低電容、低電感,具有優異的屏蔽性能及抗干擾性能，特種高溫型計算機電纜采用氟塑料及氟橡膠等材料，能在-40-260℃環境中長期使用，產品具有不延燃、耐酸堿油水等優越特性，電纜結構專為本安防爆電路設計，不僅用于橋架敷設，而且可用于電纜溝敷設及直埋敷設，特種高溫型本安計算機電纜2000年獲得證書。適用于具有防爆保護要求及其他惡劣環境下集散系統、自動化檢測系統中作傳輸線，防爆放心性能明顯高于一般DCS電纜和計算機控制電纜。
二、產品執行標準: 本安計算機電纜執行標準:TICW-2009
阻燃性能試驗執行GB12666-90標準
三、本安計算機電纜使用特性
1、交流額定電壓U0/U： 300/500V；
2、高工作溫度：聚乙烯J緣不超過70℃ 交聯聚乙烯J緣90℃ 低煙無鹵阻燃聚烯烴70℃ 低煙無鹵阻燃交聯聚烯烴90℃和125℃兩種 聚全氟乙丙烯(F46)J緣不超過200℃ 可溶性聚四氟乙烯(PFA)不超過260℃；
3、低環境溫度：聚氯乙烯護套：固定敷設-40℃，非固定敷設-15℃ 氟塑料及硅橡膠護套：固定敷設-60℃，非固定敷設-25℃；
4、電纜安裝敷設溫度應不低于0℃(高溫型不低于-25℃)；
5、電纜允許彎曲半徑：非鎧裝電纜小為電纜外徑的6倍；銅帶屏蔽或鋼帶鎧裝電纜小為電纜外徑的12倍。
四、基本型號及M稱
1、聚乙烯J緣聚氯乙烯護套本質放心電路用計算機屏蔽電纜
|
IA-DJYPV(R)P |
聚乙烯J緣銅絲編織分屏總屏聚氯乙烯護套本安用計算機屏蔽軟電纜 |
|
IA-DJYP2V(R)P2 |
聚乙烯J緣銅塑復合帶繞包分屏銅帶總屏聚氯乙烯護套本安用計算機屏蔽軟電纜 |
|
IA-DJYP3V(R)P3 |
聚乙烯J緣鋁塑復合帶繞包分屏總屏聚氯乙烯護套本安用計算機屏蔽軟電纜 |
阻燃計算機電纜在型號前加ZR，鎧裝電纜型號后加22，屏蔽可采用鍍錫銅絲，基本型號略。
2、交聯聚乙烯J緣聚氯乙烯護套計算機用屏蔽電纜
|
IA-DJYJPV(R)P |
交聯聚乙烯J緣銅絲編織分屏總屏聚氯乙烯護套本安用計算機屏蔽軟電纜 |
|
IA-DJYJP2V(R)P2 |
交聯聚乙烯J緣銅塑復合帶繞包分屏鋼帶總屏聚氯乙烯護套本安用計算機屏蔽軟電纜 |
|
IA-DJYJP3V(R)P3 |
交聯聚乙烯J緣鋁塑復合帶繞包分屏總屏聚氯乙烯護套本安用計算機屏蔽軟電纜 |
阻燃計算機電纜在型號前加ZR，鎧裝電纜型號后加22，屏蔽可采用鍍錫銅絲，基本型號略。
|
IA-DJYDPYD(R)P |
低煙無鹵阻燃聚烯烴J緣和護套銅絲編織分屏總屏本安用計算機屏蔽軟電纜 |
|
IA-DJYDP2YD(R)P2 |
低煙無鹵阻燃聚烯烴J緣和護套銅塑復合帶繞包分屏銅帶總屏本安用計算機屏蔽軟電纜 |
|
IA-DJYDP3YD(R)P3 |
低煙無鹵阻燃聚烯烴J緣和護套鋁塑復合帶繞包分屏總屏本安用計算機屏蔽軟電纜 |
阻燃計算機電纜在型號前加ZR，鎧裝電纜型號后加22，屏蔽可采用鍍錫銅絲，基本型號略。
4、氟塑料J緣本安用耐高溫防腐計算機電纜
|
IA-DJF46PVP |
F46J緣聚氯乙烯護套銅絲編織分屏加總屏本安用耐高溫防腐計算機電纜 |
|
IA-DJF46PVRP |
F46J緣聚氯乙烯護套銅絲編織分屏加總屏本安用耐高溫防腐計算機軟電纜 |
|
IA-DJF46PGP |
F46J緣硅橡膠護套銅絲編織分屏加總屏本安用耐高溫防腐計算機電纜 |
|
IA-DJF46PGPR |
F46J緣硅橡膠護套銅絲編織分屏加總屏本安用耐高溫防腐計算機軟電纜 |
|
IA-DJF4F46P-2 |
F46J緣和護套銅絲編織分屏加總屏本安用耐高溫防腐計算機電纜 |
|
IA-DF4F46P2-2 |
F46J緣和護套銅帶分屏加總屏本安用耐高溫防腐計算機電纜 |
阻燃計算機電纜前加ZR，ZR192為PFA材料，鎧裝電纜型號后加22，屏蔽可采用鍍錫銅絲，基本型號同上。
五、代號M稱和含義
|
項 目 |
代 號 |
說 明 |
|
阻燃特性 |
ZR |
分A、B、C、阻燃 |
|
系列代號 |
IA-DJ |
本安用計算機屏蔽電纜(包括DCS電纜) |
|
J緣材料 |
Y |
聚乙烯PE |
|
YJ |
交聯聚乙烯XLPE |
|
|
YD |
低煙無鹵阻燃聚烯烴 |
|
|
F(F46) |
聚全氟乙丙烯(ZR192為PFA材料) |
|
|
護套材料 |
YD |
低煙無鹵阻燃聚烯烴 |
|
V |
聚氯乙烯PVC |
|
|
G |
硅橡膠 |
|
|
屏蔽材料 |
P |
銅絲編織屏蔽 |
|
P1 |
鍍錫銅絲屏蔽 |
|
|
P2 |
銅塑復合帶繞包分屏銅帶繞包總屏 |
|
|
P3 |
鋁塑繞包屏蔽 |
|
|
鎧裝材料 |
22 |
鋼帶鎧裝聚氯乙烯護套 |
|
32 |
鋼絲鎧裝聚氯乙烯護套 |
|
|
導體結構 |
A |
單股導體 |
|
B |
7股絞合導體 |
|
|
R |
多股絞合導體 |
|
|
規格 |
? |
對數1-37 |
|
每對芯數2-3 |
||
|
導體線芯截面0.5-2.5 |
六、主要技術指標
|
性能項目 |
單位 |
指標 |
||||
|
0.5 |
0.75 |
1.0 |
1.5 |
2.5 |
||
|
工作電容(1KZ) |
PF/M |
≤60 |
≤70 |
≤80 |
||
|
電容不平衡 |
PF/M |
≤1 |
||||
|
分布電感 |
μh/m |
≤0.6 |
||||
|
電感電阻比 |
μh/Ω |
≤15 ≤25 ≤35 ≤55 |
||||
|
電磁干擾感應電壓(干擾磁場400A/M) |
MV |
≤5 |
||||
|
電感應電壓(靜電壓20KV) |
V |
≤1 |
||||
|
輻射場透入強度(干擾場200MZ，120db) |
db |
≤66 |
||||
|
20℃J緣電阻 |
MΩ.KM |
≥5000(氟塑料J緣不低于500) |
||||
|
試驗電壓 |
V |
≥2000V/1min |
||||
|
阻燃耐火性能試驗 |
? |
符合GB12666-90要求 |
||||
