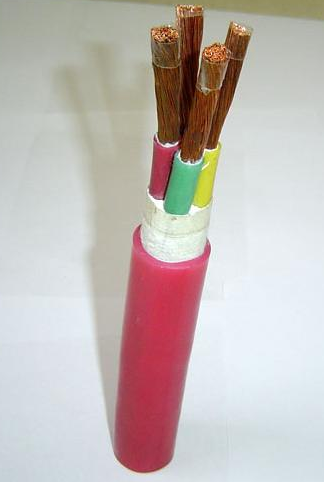

KGGP硅橡膠護套控制電纜
一、用途
硅橡膠護套控制電纜適用于航空、航天、軍工、鋼鐵、電廠、冶金機械、石油化工等高溫工業中，額定電壓450V/750及以下的控制及臨控回路中。它具有優良的耐高溫、阻燃、耐輻射、耐老化、耐臭氧、耐油、防水等特性，同時具有良好的耐寒性、耐候性。
二、硅橡膠護套控制電纜型號、M稱及規格
|
型號 |
M稱 |
規格 |
|
|
芯數 |
截面 |
||
|
KGG |
銅芯硅橡膠J緣硅橡膠護套控制電纜 |
1～37 |
0.5、0.75、1、1.5、2.5、4、6、10 |
|
KGGP |
銅芯硅橡膠J緣硅橡膠護套銅絲編織屏蔽控制電纜 |
1～37 |
0.5、0.75、1、1.5、2.5、4、6、10 |
|
RGGP |
銅芯硅橡膠J緣硅橡膠護套銅絲編織屏蔽軟電纜 |
1～37 |
0.5、0.75、1、1.5、2.5、4、6、10 |
|
KF46R |
銅芯氟塑料J緣硅橡膠護套控制軟電纜 |
1～37 |
0.5、0.75、1、1.5、2.5、4、6、10 |
|
KF46RP |
銅芯氟塑料J緣硅橡膠護套銅絲編織屏蔽控制軟電纜 |
1～37 |
0.5、0.75、1、1.5、2.5、4、6、10 |
注：1.RGGP、YGC-KF46R、YGC-KF46RP型與KGGP、KGG型的區別是：RGGP、YGC-KF46R、YGC-KF46R型導體結構是5類或6類軟導體；KGGP、KGG型導體結構是2類導體或7根絞合結構。
2.除以上所列出的規格、芯數以外，如果用戶需要其它各種規格、芯數的電纜可以提
出，我公司可根據用戶的特殊要求專門訂制以滿足需要。
三、產品執行標準
Q/HY04.1-2007 、Q/HY04.2-2007
四、使用條件
交流額定工作電壓： U0/U 450/750V及以下
工作溫度：YGC-KF46R、YGC-KF46RP型號導體高溫度為＋260℃
固定敷設：-60℃～180℃
環境溫度：非固定敷設-40℃～180℃
電纜的低敷設溫度：不低于0℃，低于0℃時應進行預熱。
電纜允許彎曲半徑：不小于電纜外徑的6倍
電纜有優良的抗氧、耐臭氧、耐紫外線照射性能，長期在室外使用不發生龜裂；有突出的電性能，耐電暈性和耐電弧性也非常好；有優良的物理機械性能，在150℃高溫下，其機械性能遠遠優越于通用橡套軟電纜；具有良好的耐化學物質性能、耐燃料油及油類性能。無臭、無味、無毒，具有低表面活性和低吸溫性性能。
五、 電纜結構描述
5.1 導體
導體采用符合GB/T 3956要求的銅導體。
導體表面光潔、無油污、無損傷J緣的毛刺、銳邊。
5.2 J緣
J緣材料采用硅橡膠或氟塑料材料，J緣緊密擠包在導體上，且容易剝離不傷導體，J緣表面平整、光滑。
J緣厚度符合標準的規定，J緣厚度的平均值不小于標稱值，其薄處的厚度不小于標稱值的90%-0.1mm。
5.3成纜
J緣線芯絞合成纜，成纜的絞向為右向，成纜后重疊繞包聚酯膜包帶，重疊繞包的搭蓋率不小于20％。
5.4填充
為使成纜的纜芯圓整，根據需要允許采用非吸濕性材料作為填充。
5.5屏蔽（對于有屏蔽的電纜）
在纜芯上編織銅絲，編織密度不小于80％。
5.6外護套
外護套材料采用硅橡膠護套材料。
護套緊密擠包在J緣線芯或纜芯上，且容易剝離不傷纜芯。護套表面光潔、色澤均勻。
護套厚度符合標準的規定，護套厚度的平均值不小于標稱值，其薄處的厚度不小于標稱值的85%-0.1mm。
六、主要技術指標
20℃導體直流電阻、小J緣電阻見下表。
成品電纜應經受交流50Hz，試驗電壓3000V，5分鐘不擊穿。
表1
|
標稱截面mm2 |
導體直流電阻≤Ω/km |
導體直流電阻≤Ω/km |
20℃小J緣電阻 |
20℃小J緣電阻 |
||
|
2類導體 |
5、6類導體 |
MΩ·km |
MΩ·km |
|||
|
不鍍金屬 |
鍍金屬 |
不鍍金屬 |
鍍金屬 |
|||
|
KGG、KGGP |
KGG、KGGP |
YGC-KF46R、YGC-KF46RP、RGGP |
YGC-KF46R、YGC-KF46RP、RGGP |
KGG、KGGP、RGGP |
YGC-KF46R、YGC-KF46RP |
|
|
0.5 |
36 |
36.7 |
39 |
40.1 |
100 |
1300 |
|
0.75 |
24.5 |
24.8 |
26 |
28.7 |
100 |
1300 |
|
1 |
18.1 |
18.2 |
19.5 |
20 |
100 |
1300 |
|
1.5 |
12.1 |
12.2 |
13.3 |
13.7 |
100 |
1300 |
|
2.5 |
7.41 |
7.56 |
7.98 |
8.27 |
100 |
1300 |
|
4 |
4.61 |
4.7 |
4.95 |
5.09 |
100 |
1300 |
|
6 |
3.08 |
3.11 |
3.3 |
3.39 |
100 |
1300 |
七、注意事項：
1 電纜移動使用時溫度范圍應控制在-30℃ ~ +180℃之間，溫度過低易造成電纜內部或護套因彎折受損傷。
2 電纜的編織屏蔽層是防電磁干擾的結構，安裝使用時應接通0電位（地電位），防止因電磁場的干擾所產生的靜電荷產生電場干擾電纜信號的傳輸、使所產生的靜電荷及時泄漏。該電纜的屏蔽層對磁場也同樣具有一定的防護作用。
3 電纜應避免車輛碾壓、或硬物體強烈撞擊，以免損壞電纜的J緣層或護套。
4 電纜儲存時應存放在避免陽光照射的環境條件干燥的通風良好的庫房內儲存，并避免接觸具有腐蝕性的溶劑液體或氣體。
